Обзор и тестирование видеокарты Palit GeForce RTX 2060 GamingPro OC / Видеокарты

В момент анонса GeForce RTX 2060 Founders Edition перспективы новой модели видеокарты NVIDIA, основанной на графическом процессоре архитектуры Turing, многие оценивали довольно скептически. Основной причиной тому была даже не столько производительность видеокарты в редких играх с поддержкой Ray Tracing или DLSS, которую было сложно назвать убедительной, сколько заметно возросшая в сравнении с аналогичным показателем GeForce GTX 1060 рекомендованная стоимость (32 против 23 тысяч рублей за FE-версию).

Однако рынок среагировал довольно быстро, и уже сегодня самые простые версии GeForce RTX 2060 можно приобрести по цене от 22 тысяч рублей, а по-настоящему интересные варианты начинаются с 24 тысяч. Одновременно с этим и сама NVIDIA смогла выпустить несколько версий новых драйверов GeForce, которыми удалось повысить производительность в только что вышедших хитах, таких, например, как Metro Exodus. Теперь на новые GeForce RTX 2060 мало кто смотрит как на переоценённых «гадких утят», а ассортимент различных моделей на базе этой видеокарты стремительно расширяется.

Компания Palit, традиционно одной из первых анонсирующая новинки на свежих чипах, представила сразу четыре модели на младшем Turing, самую быструю из которых мы сегодня изучим и протестируем. Называется она Palit GeForce RTX 2060 GamingPro OC.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Palit GeForce RTX 2060 GamingPro OC приведены в таблице в сравнении с показателям эталонных версий NVIDIA GeForce RTX 2070 FE, GeForce RTX 2060 FE и GeForce GTX 1060.

⇡#Упаковка и комплектация

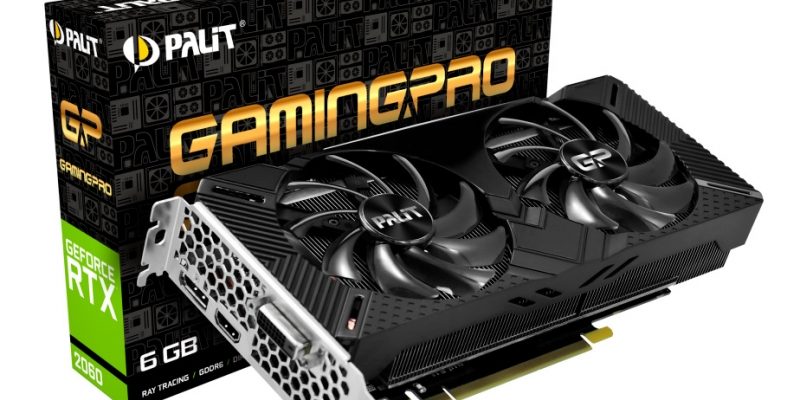

Palit GeForce RTX 2060 GamingPro OC поставляется в компактной картонной коробке, на лицевой стороне которой указаны название компании-производителя, серии и модели видеокарты, а также объём видеопамяти.

На обратной стороне перечислены поддерживаемые технологии NVIDIA и минимальные системные требования. Внутри цветной коробки вставлена ещё одна, только из обычного чёрного картона, а уже в ней и размещена видеокарта.

В комплекте с Palit GeForce RTX 2060 GamingPro OC можно найти только краткую инструкцию по установке и диск с драйверами и утилитами.

Больше ничего нет, что, впрочем, не удивительно, поскольку у нас на тестах продукт среднего класса, а сейчас даже флагманские видеокарты редко комплектуются бонусами.

Добавим, что видеокарта выпускается в Китае, и что на неё предоставляется трёхлетняя гарантия. Информации о рекомендованной стоимости у нас нет, но в российских магазинах Palit GeForce RTX 2060 GamingPro OC можно приобрести за 24,5 тысячи рублей.

⇡#Дизайн и особенности печатной платы

По дизайну Palit GeForce RTX 2060 GamingPro OC — сравнительно простая видеокарта, но разработчики всё же попытались сделать её интереснее внешне, наделив рифлёным пластиковым кожухом с глянцевой вставкой в центре. С эстетической точки зрения получилось, на наш взгляд, не очень удачно.

При взгляде на видеокарту с обратной стороны становится очевидно, что печатная плата короче системы охлаждения на 40 мм. С боков кожух закрывает радиатор менее чем на 50 %. С торца, который, скорее всего, будет смотреть в прозрачную стенку корпуса системного блока, встроена аккуратная светодиодная подсветка.

Внутренние размеры видеокарты составляют 236 × 106 × 38 мм, а весит она 652 грамма.

Восьмиконтактный разъём питания сориентирован вверх, защёлкой наружу.

Максимальный уровень энергопотребления Palit GeForce RTX 2060 GamingPro OC, заявленный в спецификациях, составляет 190 ватт, что на 30 ватт больше, чем у эталонной версии NVIDIA данной модели. В 2D-режиме её энергопотребление снижается до 20 ватт. Рекомендованный блок питания для системы с такой видеокартой должен быть мощностью не менее 500 ватт.

Отметим, что в плане выходов версия Palit заметно упрощена. В сравнении с NVIDIA GeForce RTX 2060 Founders Edition видеокарту лишили одного видеовыхода DisplayPort и порта USB-C (VirtualLink).

Странное решение, тем более что при такой системе охлаждения максимально разрежать панель с видеовыходами не было необходимости.

Посмотрим на печатную плату видеокарты без системы охлаждения.

Система питания во многом повторяет эталонный вариант и состоит из сборок DrMOS в восьми фазах, из которых шесть отведены на обеспечение питания графического процессора, а две – на видеопамять и силовые цепи.

Управление питанием графического процессора обеспечивает контроллер uP9512 производства uPI Semiconductor, распаянный на обратной стороне текстолита.

Мониторинг и управление вентиляторами обеспечивает контроллер Holtek HT32F52241.

Как вы уже знаете, GeForce RTX 2060 базируется на графическом процессоре TU106-A1 архитектуры Turing, который по площади и количеству транзисторов идентичен кристаллу RTX 2070 (12-нм FinFET, 445 мм² и 10,8 млрд транзисторов). В нашем случае использован чип TU106-200A-KA-A1, выпущенный на 43-й неделе 2018 года (конец октября). По периметру его подложки установлена пластиковая рамка, защищающая кристалл от сколов при установке или снятии системы охлаждения. Отметим, что её устанавливают далеко не все производители, а штука на самом деле полезная.

Напомним, что GPU имеет 1920 шейдерных процессоров против 2304 у RTX 2070 (на 16,7 % меньше), 120 текстурных блоков против 144 и только 48 блоков ROPs против 60. Базовая частота графического процессора Palit GeForce RTX 2060 GamingPro OC в 3D-режиме равна эталонной и составляет 1365 МГц. Фирменный разгон ядра видеокарты заключается в том, что в форсированном режиме частота GPU увеличивается не до штатных 1680 МГц, а разом до 1830 МГц, что на 9 % выше. Более того, по данным мониторинга, графический процессор работал достигал и 1980 МГц, а стабильно удерживал частоту порядка 1920 МГц.

А вот память у видеокарты в полной мере соответствует эталонным значениям. Все шесть гигабайт GDDR6 на 192-битной шине работают на эффективной частоте 14 ГГц, обеспечивая теоретическую пропускную способность 336,0 Гбайт/с. Объём памяти набран шестью микросхемами производства Micron с маркировкой 8WA77 D9WCW.

Жаль, что в Palit не стали разгонять память, тем более что GDDR6 имеет отменный оверклокерский потенциал, и те же, например, 15 ГГц для неё не стали бы какой-то проблемой, а даже с маркетинговой точки зрения эффект обязательно был бы.

Характеристики Palit GeForce RTX 2060 GamingPro OC приведём с помощью утилиты GPU-Z.

Публикуем мы и BIOS видеокарты, который вы можете скачать по ссылке.

⇡#Система охлаждения

Система охлаждения Palit GeForce RTX 2060 GamingPro OC представляет собой алюминиевый радиатор с тепловыми трубками, медным основанием и крупной алюминиевой пластиной-теплораспределителем, а также два вентилятора в пластиковом кожухе.

Радиатор состоит из большого числа тонких алюминиевых рёбер, которые пронизаны четырьмя шестимиллиметровыми тепловыми трубками, выходящими попарно в разные стороны.

Основание медное и хорошо обработанное, а вот термопасты на нём с избытком, что наверняка не лучшим образом сказывается на эффективности теплообмена.

В закрепляемом на радиаторе винтами пластиковом кожухе установлены два девятилопастных вентилятора.

Диаметр каждой такой крыльчатки равен 86 мм, а их оригинальным производителем является компания FirstDo (модель вентилятора FDC10H12S9-C).

Скорость вращения крыльчаток регулируется видеокартой автоматически при помощи ШИМ в диапазоне от 1010 до 3530 об/мин.

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали двадцать циклов стресс-теста Fire Strike Extreme из графического пакета 3DMark.

Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.6.0 beta 12 и утилита GPU-Z версии 2.16.0 и новее. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 25 градусов Цельсия.

Как и всегда, первый тест эффективности системы охлаждения Palit GeForce RTX 2060 GamingPro OC мы провели при автоматической регулировке скорости вращения вентиляторов.

С охлаждением разогнанной на заводе видеокарты её кулер справляется довольно успешно, не позволяя температуре графического процессора подняться выше 73 градусов Цельсия. Это примерно на 6 градусов Цельсия лучше, чем выдает эталонный кулер NVIDIA GeForce RTX 2060 Founders Edition, протестированной в идентичных условиях. При этом мы не можем не заметить, что обороты вентиляторов увеличились до 2360 об/мин, и, по субъективной оценке, видеокарта уже не была комфортной по уровню шума.

Впрочем, при максимальных оборотах двух вентиляторов Palit GeForce RTX 2060 GamingPro OC шумит ещё сильнее, но и охлаждает видеокарту на 10 градусов Цельсия эффективнее.

Отметим, что при более эффективном охлаждении графического процессора видеокарты его частота держалась на 15 МГц выше, чем в автоматическом режиме работы кулера.

⇡#Оверклокерский потенциал

Сначала оверклокерский потенциал Palit GeForce RTX 2060 GamingPro OC мы попытались изучить с помощью автоматического сканера частоты GPU из MSI Afterburner. После сканирования с тестированием утилита отрапортовала о возможном повышении частоты графического процессора на 87 МГц.

Наша проверка также показала, что на такой частоте GPU видеокарта стабильна, но мы решили попробовать ручной разгон и, как оказалось, не зря, поскольку в итоге частоту графического процессора смогли увеличить на 100 МГц (+7,3 %), а частоту видеопамяти аж на 2500(!) МГц (+17,9 %).

В результате частоты разогнанной видеокарты составили 1465-1930/16504 МГц.

Пиковая частота GPU разогнанной видеокарты достигала отметки 2100 МГц, а в процессе тестирования стабилизировалась на 2025 МГц. Что касается её температурного режима, то его мы приведём на снимке ниже.

Не удивляйтесь снижению температуры GPU после разгона по сравнению с показателями в номинальным режиме работы, никакого заговора или ошибки здесь нет. Просто тесты на разгон мы проводили после замены штатного термоинтерфейса на ARCTIC MX-4, что позволило отыграть более 5 градусов Цельсия. Причём мы не готовы утверждать, что в Palit используют недостаточно эффективную термопасту — просто её накладывают на кристалл процессора (или основание кулера) в разы больше необходимого.
