Мы продолжаем знакомить наших читателей с новыми SUPER-видеокартами на графических процессорах NVIDIA, и сегодня у нас на очереди MSI GeForce RTX 2070 SUPER Gaming X Trio. Из четырёх версий RTX 2070 SUPER в ассортименте MSI она является самой быстрой, но, заметим справедливости ради, в сравнении с разогнанными версиями GeForce RTX 2070 SUPER других производителей не отличается рекордными частотами. При этом видеокарту оснастили мощнейшей десятифазной системой питания и просто гигантской системой охлаждения Tri-Frozr с тремя вентиляторами.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI GeForce RTX 2070 SUPER Gaming X Trio приведены в таблице в сравнении с параметрами ранее протестированной нами оригинальной Gigabyte GeForce RTX 2070 SUPER Gaming OC и эталонной версии NVIDIA GeForce RTX 2070 FE.

⇡#Упаковка и комплектация

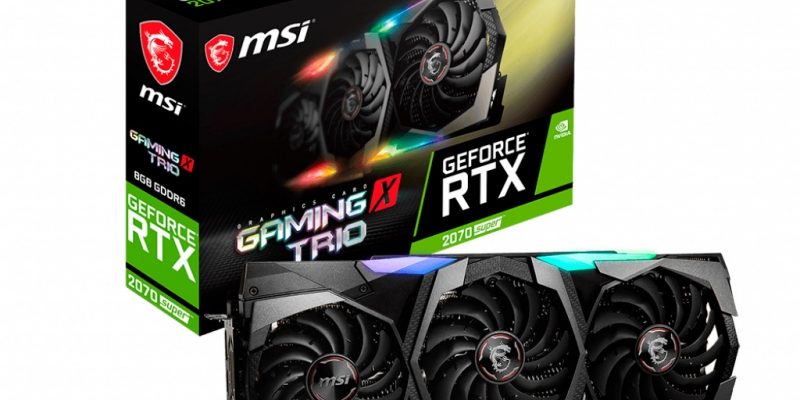

Видеокарта поставляется в большой картонной коробке, оформленной ярко и броско. На её лицевой стороне приведено изображение работающего кулера Tri-Frozr, переливающегося всеми цветами радуги.

Обратная сторона коробки расскажет потенциальному покупателю о видеокарте практически всё, включая минимальные системные требования.

На стикере с торца коробки можно найти серийный номер и очень кратко перечисленные характеристики продукта.

В коробке с видеокартой поставляются в основном бумажные «бонусы», но есть и один металлический, а именно штанга-держатель видеокарты в корпусе системного блока.

На выпускаемую в Китае видеокарту MSI GeForce RTX 2070 SUPER Gaming X Trio предоставляется трёхлетняя гарантия. Её стоимость в нашей стране составляет около 42 тысяч рублей, а в наиболее популярном в России зарубежном онлайн-магазине – 35,4 тысячи рублей без учёта стоимости доставки и 30 % от суммы сверх беспошлинных 500 евро. Это средний уровень цен на оригинальные версии GeForce RTX 2070 SUPER.

⇡#Дизайн и особенности печатной платы

В MSI нескромно называют свою новую видеокарту GeForce RTX 2070 SUPER Gaming X Trio монстром, исходя из производительности графических процессоров NVIDIA и габаритов самой видеокарты.

Последние составляют 330 × 130 × 56,5 мм, но это вам мало о чём скажет. Лучше посмотрите, насколько MSI больше такой же модели Gigabyte!

Впечатляет, не правда ли? Возникает ощущение, что перед нами и вовсе разные модели видеокарт, но на самом деле это не так, а по характеристикам Gigabyte и вовсе должна быть номинально быстрее.

С учётом полуторакилограммовой массы не удивительно, что в MSI предусмотрительно укомплектовали данную видеокарту дополнительным держателем. Отметим, что толщина видеокарты составляет 56,5 мм, то есть в ближайших двух PCI-E-слотах рядом с ней ничего установить не получится.

В отличие от эталонной версии NVIDIA GeForce RTX 2070 SUPER FE, новая MSI GeForce RTX 2070 SUPER Gaming X Trio не имеет порта USB Type C (VirtualLink) — она оснащена только одним HDMI версии 2.0b и тремя DisplayPort версии 1.4a.

Сложно сказать, чем вызвано такое решение, но, быть может, оно продиктовано низкой популярностью устройств виртуальной реальности, подключаемых к этому порту видеокарты.

С противоположного торца видеокарты виден массивный алюминиевый радиатор с тепловыми трубками, частично закрытый пластиковым кожухом.

Если эталонная версия NVIDIA GeForce RTX 2070 SUPER имеет шести- и восьмиконтактный разъёмы питания, то MSI GeForce RTX 2070 SUPER Gaming X Trio наделили двумя восьмиконтактными разъёмами. Они сориентированы фиксаторами наружу — так проще отключать от них кабели блока питания.

В характеристиках видеокарты заявлен максимальный уровень TDP 215 ватт, что соответствует спецификациям NVIDIA. Рекомендованная мощность блока питания для системы с данной видеокартой также не отличается от заявленной производителем графических процессоров и составляет 650 ватт.

В верхней части текстолита платы размещены не только разъёмы питания, но и коннектор интерфейса NVLink, с помощью которого можно объединить две таких видеокарты в режим SLI.

После снятия массивной системы охлаждения текстолит всё ещё остаётся частично закрытым теплораспределительной пластиной микросхем видеопамяти.

Отвернув её, можно изучить печатную плату MSI GeForce RTX 2070 SUPER Gaming X Trio, которая просто огромна для видеокарты данного класса. Основой для неё послужила печатная плата моделей MSI GeForce RTX 2080 Gaming X Trio, но с двумя нераспаянными фазами питания.

В текстолите платы применены медные слои увеличенной толщины, что, по мнению инженеров MSI, позволяет добиться более чистого и стабильного сигнала, а значит, и более высоких частот при разгоне. Кроме этого, в описании платы говорится об оптимизированной разводке, благодаря которой обеспечивается максимальная производительность.

На питание графического процессора отведены восемь фаз, состоящих из элементов DrMOS. Отдельно расположены две фазы, обеспечивающие питанием видеопамять.

Управление питанием графического процессора возложено на восьмифазный контроллер uP9512P производства uPI Semiconductor.

Ближе к краю текстолита размещён контроллер iTE 8295FN-56A, отвечающий за управление подсветкой видеокарты.

Если судить по маркировке, кристалл графического процессора TU104-410-A1 выпущен на Тайване на 45-й неделе 2018 года (начало ноября) и относится к версии А1. Защитной рамки по периметру его подложки нет, поэтому при снятии или установке системы охлаждения видеокарты следует быть предельно аккуратным.

Базовая частота графического процессора MSI GeForce RTX 2070 SUPER Gaming X Trio составляет 1605 МГц, а форсированная должна повышаться до 1800 МГц, что всего на 30 МГц выше указанной в спецификации NVIDIA для референсной модели видеокарты. При этом, по данным мониторинга, в 3D-режимах частота сначала повышалась до 1980 МГц, а затем стабилизировалась на 1965 МГц. Максимальное напряжение GPU у нашего экземпляра видеокарты было равно 1,043 В со снижением до 0,756 В при переходе в 2D-режим, когда частота опускалась до 300 МГц.

Восемь гигабайт памяти стандарта GDDR6 набраны микросхемами производства Micron с маркировкой 9EA77 D9WCW.

Теоретическая эффективная частота таких чипов составляет 14 ГГц, так что за счёт использования 256-битной шины пропускная способность данной памяти может достигать 448 Гбайт/с. Плюсом микросхем является тот факт, что они прекрасно разгоняются.

Подробнее о характеристиках графического процессора и видеокарты в целом нам расскажет утилита GPU-Z.

Вынуждены здесь отметить, что в BIOS видеокарты MSI GeForce RTX 2070 SUPER Gaming X Trio прошит максимальный лимит по питанию 240 ватт, увеличить который пока нет возможности. Новых BIOS компания официально не выпускала даже для вышедших в прошлом году GeForce RTX 2080 Ti Gaming X Trio, которые также ограничены сравнительно скромными 285 ваттами.

⇡#Система охлаждения

Теперь о главном. MSI GeForce RTX 2070 SUPER Gaming X Trio оснащается мощнейшей системой охлаждения Tri-Frozr с тремя вентиляторами и огромным радиатором на тепловых трубках.

В радиаторе, состоящем из тонких алюминиевых пластин с межрёберным расстоянием 1,5 мм, применены сразу семь медных тепловых трубок, три из которых имеют диаметр 8 мм и четыре – 6 мм.

Все тепловые трубки уложены вплотную друг к другу, контактируя в основании с медной никелированной пластиной и распределяя тепловой поток по рёбрам радиатора, с которыми они пропаяны.

Сами рёбра радиатора имеют аэродинамически эффективный профиль — их торцы на входе воздушного потока сделаны волнообразными, а боковые стороны пластин получили дополнительные прорези для оттока воздуха.

Такие пластины радиатора должны обеспечить видеокарте высокую эффективность охлаждения при низких скоростях вентиляторов.

Для охлаждения элементов VRM в основном радиаторе есть отдельная металлическая пластина с термопрокладками, которая также обдувается потоком воздуха от вентиляторов. На обратной стороне текстолита установлена защитно-теплораспределительная пластина с термопрокладками.

Она должна уменьшать температуру печатной платы видеокарты в зоне графического процессора и микросхем видеопамяти.

В пластиковой рамке над радиатором установлены три вентилятора. Ближайший к видеовыходам вентилятор имеет диаметр крыльчатки 86 мм, а два других – 95 мм. Здесь используются фирменные вентиляторы Torx Fan 3.0 с чередующимися лопастями разной формы, развивающими повышенное статическое давление и сфокусированный воздушный поток увеличенного объёма.

Вентиляторы оснащены технологией ZeroFrozr — они полностью останавливаются, когда температура графического процессора опускается ниже 60 градусов Цельсия. Таким образом достигается абсолютная бесшумность работы видеокарты (дроссели у неё не свистят), но всё же моё личное отношение к подобным технологиям вы уже знаете по статье о видеокарте Gigabyte GeForce RTX 2070 SUPER Gaming OC.

В завершение обзора кулера видеокарты нужно сказать, что его кожух в верхней и нижней части оснащён красивой и настраиваемой подсветкой.

С помощью приложения Mystic Light можно не только отрегулировать подсветку как угодно по цвету и выбрать один из восьми различных режимов, но и синхронизировать с подсветкой других компонентов системного блока. Выглядит она действительно здорово!

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали стресс-тест Fire Strike Extreme из последней версии графического пакета 3DMark.

Для мониторинга температур и всех других параметров видеокарты применялись программа MSI Afterburner, а также утилита GPU-Z. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 27 градусов Цельсия.

Прежде всего обращаем внимание на тот факт, что в 2D-режимах температура графического процессора MSI GeForce RTX 2070 SUPER Gaming X Trio находится у отметки 42 градуса Цельсия. Видеокарта не такая горячая, как ранее протестированная Gigabyte, поскольку её система охлаждения массивнее и эффективнее. В 3D-нагрузке при автоматической регулировке скорости вращения вентиляторов температура графического процессора поднимается до 69 градусов Цельсия.

Однако здесь стоит обратить внимание на то, что скорость вентиляторов увеличилась лишь до 1350 об/мин и стабилизировалась затем на отметке 1290 об/мин. То есть видеокарта даже при высокой нагрузке оставалась если не идеально тихой, то уж точно комфортной по уровню шума.

При столь высокой эффективности системы охлаждения MSI Tri-Frozr нет никакого смысла вручную повышать скорость вентиляторов, но исключительно для проверки потенциала столь грандиозного кулера мы провели такой тест на максимальных оборотах вентиляторов.

Максимальная температура графического процессора снизилась на уверенные 12 градусов Цельсия при пиковых 57 градусах, и больше нам здесь, в общем-то, добавить нечего.

⇡#Оверклокерский потенциал

Первая проверка оверклокерского потенциала графического процессора была выполнена с помощью автоматического сканера частоты MSI Afterburner (за авторством Алексея Николайчука) версии 4.6.2 beta 2 build 15658. Перед этим тестом пределы по питанию и температурам были увеличены до максимально возможных, но вентиляторы системы охлаждения видеокарты по-прежнему работали в автоматическом режиме. Результат оказался чуть лучше, чем у Gigabyte (+41 МГц), но всё равно довольно скромным – всего +52 МГц.

Поэтому следующее тестирование мы проводили в ручном режиме, где достигли +115 МГц (+7,2 %) по графическому процессору и +1860 МГц (13,3 %) по эффективной частоте видеопамяти.

В итоге частоты разогнанной MSI GeForce RTX 2070 SUPER Gaming X Trio составили 1720-1915/15864 МГц, а в процессе тестирования GPU автоматически форсировался до 2100 МГц с последующей стабилизацией на 2055 МГц.

Что интересно, после разгона стресс-тест 3DMark регулярно завершался с очень высоким процентом стабильности, как и на неразогнанной видеокарте.

Ещё интереснее и приятнее то, что разогнанная видеокарта не только не стала греться сильнее, но и практически не повысила обороты вентиляторов кулера MSI Tri-Frozr.

Для чистоты эксперимента здесь нужно добавить, что температура в помещении во время тестов разогнанной видеокарты снизилась на 0,5 градуса Цельсия, но даже если видеокарта на повышенных частотах прибавила всего 1 градус Цельсия (а зависимость здесь линейная), то это всё равно превосходный результат! Огромные габариты и масса фирменного кулера MSI Tri-Frozr с лихвой окупаются беспрецедентным уровнем эффективности охлаждения. По крайней мере это справедливо для GeForce RTX 2070 SUPER, а как обстоят дела с более горячими RTX 2080 и 2080 Ti, где у MSI используется такая же система охлаждения, было бы очень интересно узнать в перспективе.
