К настоящему моменту мы изучили шесть видеокарт под маркой GeForce RTX 20 , включая модели Founders Edition и устройства оригинального дизайна. Но благодаря тому, что NVIDIA одновременно анонсировала три модели на GPU семейства Turing, наша работа далека от завершения. Еще много ускорителей 20-й серии ждут своей очереди на тестирование, и сегодня мы займемся GeForce RTX 2070 производства ASUS.

ROG Strix GeForce RTX 2070 OC — это модификация RTX 2070 с максимальным фабричным разгоном в каталоге тайваньской компании.  GeForce RTX 2070 в своей ценовой категории и так предлагаетновые функции рендеринга и высокого быстродействия, но в дополнение к этому ASUS воспользовалась сменой поколений GPU, чтобы усовершенствовать конструкцию своих продуктов. ROG Strix GeForce RTX 2080 и 2080 Ti вобрали в себя наибольшее число изменений по сравнению с моделями ROG Strix на основе GeForce 10-й серий. Посмотрим, что осталось на долю GeForce GTX 2070 и есть ли у этой видеокарты резерв для дальнейшего оверклокинга.

⇡#Технические характеристики, комплект поставки, цена

ASUS ROG Strix GeForce RTX 2070 существует в трех модификациях, различающихся тактовыми частотами GPU. Базовый вариант соответствует референсным данным GeForce RTX 2070, в то время как в OC-версии верхняя частота GPU (Boost Clock) на 195 МГц выше. ROG Strix GeForce RTX 2070 Advanced Edition, вопреки тому, что можно предположить по ее названию, разогнана всего на 30 МГц по сравнению с базовой версией.

Известно, что перед отправкой производителям видеокарт NVIDIA сортирует чипы архитектуры Turing в соответствии с потенциалом тактовых частот при расчетном напряжении питания. Нам предстоит тестировать ROG Strix GeForce RTX 2070 OC, и в ней установлен графический процессор условно высшего сорта. Мы не знаем, какие GPU достались базовой версии и Advanced Edition, но не исключено, что путем разгона вручную преодолеть разницу в 165-195 МГц между ними и ROG Strix GeForce RTX 2070 OC будет невозможно.

Как бы то ни было, базовый вариант ROG Strix GeForce RTX 2070 нам не удалось найти в продаже ни в российских интернет-магазинах, ни на торговых площадках США. Разница в стоимости между Advanced Edition и OC не превышает $10, а в России версия OC и вовсе дешевле, так что выбор для покупателя невелик. При цене в $630 (44 900 руб в России) эта видеокарта на добрых $140 (9 500 руб) дороже простейших модификаций GeForce RTX 2070 (35 400 руб). Основные конкуренты GeForce RTX 2070 среди видеокарт прошлого поколения (GeForce GTX 1080 и Radeon RX Vega 64) также продаются за меньшие суммы и доступны по ценам от $470 и $449 (31 751 и 38 543 руб).

Производитель	NVIDIA		ASUS
Модель	GeForce GTX 1080	GeForce RTX 2070	ASUS ROG Strix GeForce RTX 2070	ASUS ROG Strix GeForce RTX 2070 Advanced Edition	ASUS ROG Strix GeForce RTX 2070 OC
Артикул			ROG-STRIX-RTX2070-8G-GAMING	ROG-STRIX-RTX2070-A8G-GAMING	ROG-STRIX-RTX2070-O8G-GAMING
Графический процессор
Название	GP104	TU106	TU106	TU106	TU106
Микроархитектура	Pascal	Turing	Turing	Turing	Turing
Техпроцесс, нм	16 нм FinFET	12 нм FFN	12 нм FFN	12 нм FFN	12 нм FFN
Число транзисторов, млн	7 200	10 800	10 800	10 800	10 800
Тактовая частота, МГц: Base Clock / Boost Clock	1 607 / 1 733	1 410 / 1 620 (Founders Edition: 1 410 / 1 710)	1 410 / 1 620 (OC Mode: 1 410 / 1 650)	1 410 / 1 650 (OC Mode: 1 410 / 1 680)	1 410 / 1 815 (OC Mode: 1 410 / 1 845)
Число шейдерных ALU	2 560	2304	2304	2304	2304
Число блоков наложения текстур	160	144	144	144	144
Число ROP	64	64	64	64	64
Оперативная память
Разрядность шины, бит	256	256	256	256	256
Тип микросхем	GDDR5X SDRAM	GDDR6 SDRAM	GDDR6 SDRAM	GDDR6 SDRAM	GDDR6 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с)	1 250 (10 000)	1 750 (14 000)	1 750 (14 000)	1 750 (14 000)	1 750 (14 000)
Объем, Мбайт	8 192	8 192	8 192	8 192	8 192
Шина ввода/вывода	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты)	8 873	7 465 / 7 880 (Founders Edition)	7 465 / 7 603 (OC Mode)	7 603 / 7 741 OC Mode)	8 364 / 8 502 (OC Mode)
Производительность FP32/FP64	1/32	1/32	1/32	1/32	1/32
Пропускная способность оперативной памяти, Гбайт/с	320	448	448	448	448
Вывод изображения
Интерфейсы вывода изображения	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DisplayPort 1.4a, HDMI 2.0b	DisplayPort 1.4a, HDMI 2.0b	DisplayPort 1.4a, HDMI 2.0b	DisplayPort 1.4a, HDMI 2.0b
TBP/TDP, Вт	180	175/185 (Founders Edition)	НД	НД	НД
Розничная цена (США, без налога), $	499 (рекомендованная) / 549 (Founders Edition, nvidia.com)	499 (рекомендованная) / 599 (Founders Edition, nvidia.com)	НД	620 (newegg.com)	630 (newegg.com)
Розничная цена (Россия), руб.	НД (рекомендованная) / 45 790 (Founders Edition, nvidia.ru)	НД (рекомендованная) / 47 990 (Founders Edition, nvidia.ru)	НД	45 880 (market.yandex.ru)	44 900 (market.yandex.ru)

Комплект поставки ROG Strix GeForce RTX 2070 традиционно минималистичен. Помимо видеокарты, в коробке были найдены бумажная документация, диск с ПО и два полезных аксессуара — кабельные стяжки и переходник с двух шестиконтактных разъемов питания на один восьмиконтактный.

Конструкция

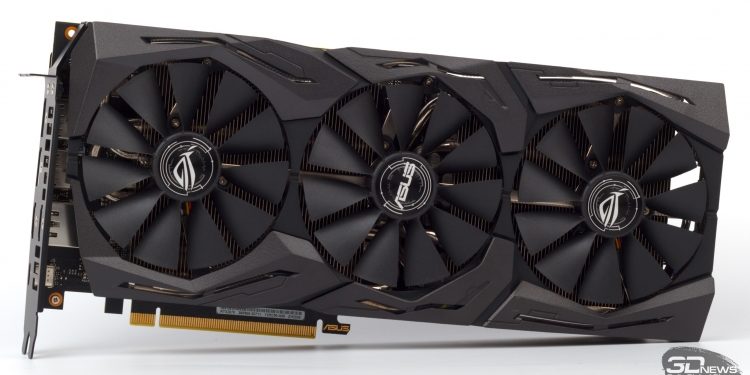

Для устройств GeForce RTX 2080 и 2080 Ti под маркой Strix инженеры ASUS разработали новую систему охлаждения с увеличенным радиатором. В толщину эти видеокарты почти целиком занимают три корпусных слота расширения. Благодаря сравнительно компактному GPU (по меркам семейства Turing) ASUS Strix GeForce RTX 2070 не нуждается в столь же интенсивном отводе тепла, и выполнена в более привычных, 2,5-слотовых габаритах.

Две старшие модели производства ASUS также можно опознать по крупным крыльчаткам диаметром 100 мм с массивным кольцом, скрепляющим лопасти. В системе охлаждения ROG Strix GeForce RTX 2070, напротив, установлены точно те же 90-миллиметровые вентиляторы, которые ASUS использовала в устройствах серии GeForce 10. Механизм вентиляторов защищен от пыли по стандарту IP5X. В состоянии «из коробки» видеокарта никогда не прекращает приток воздуха, но резервная версия BIOS позволяет кулеру работать в пассивном режиме, пока температура GPU находится в пределах 55 °C.

Дизайном корпуса ROG Strix GeForce RTX 2070 также не отличается от видеокарт на чипах Pascal. В прорези фронтальной панели и защитную пластину на обратной стороне печатной платы встроены RGB-светодиоды, и есть разъем для питания светодиодных лент. Оттенок и режим работы подсветки можно выбрать в ПО Aura Sync, но ASUS также добавила на плату кнопку, отключающую все светодиоды.

Внутренние компоненты системы охлаждения представляют собой переходный вариант между ASUS ROG Strix GeForce GTX 1070 Ti и GTX 1080 Ti, с одной стороны, и RTX 2080/2080 Ti — с другой. Графический процессор обслуживается двухсекционным радиатором с шестью тепловыми трубками (основание кулера отполировано до зеркального блеска), а чипы памяти GDDR6 накрыты алюминиевой рамой. В отличие от того, как это было в ROG Strix предыдущего поколения, рама не участвует в охлаждении полевых транзисторов VRM: основной радиатор контактирует с ними через термопрокладку.

Разъемы на печатной плате позволяют подключить к видеокарте два внешних вентилятора с контролем скорости вращения в зависимости от температуры GPU.

Печатная плата

OC-версия ASUS ROG Strix GeForce RTX 2070 укомплектована графическим процессором TU106 «высшего сорта», как видно по букве А в среднем блоке маркировки (TU106-400A-A1). Чипы памяти GDDR6 SDRAM с маркировкой 8RA77 D9WCW произведены на фабрике Micron и рассчитаны на пропускную способность 14 Гбит/с на контакт.

Регулятор напряжения включает десять фаз для питания графического процессора и две для микросхем RAM. Как и на видеокартах Founders Edition, здесь используются полевые транзисторы с интегрированным драйвером, обеспечивающие точный контроль тока и напряжения. Питанием GPU управляет ШИМ-контроллер uPI uP9512P, который способен варьировать число активных фаз для поддержания высокого КПД во всем диапазоне потребляемой мощности. Один восьмиконтактный и один шестиконтактный разъемы питания вместе с силовыми линиями в слоте PCI Express обеспечивают устройству резерв мощности в 300 Вт.

На плате есть вторая микросхема UEFI, которая содержит «тихую» версию микропрограммы. Все отличия последней сводятся к пониженной скорости вращения вентиляторов в среднем диапазоне температур и возможности пассивного охлаждения, когда температура GPU не превосходит 55 °C. Неподалеку от переключателя UEFI есть блок контактных отверстий для мониторинга и управления питающим напряжением GPU, RAM и PLL. Однако вольтмод, в отличие от возможности измерения, на платах ASUS требует модификаций печатной платы — пусть незначительных, но они, тем не менее, влекут за собой потерю гарантии производителя.
