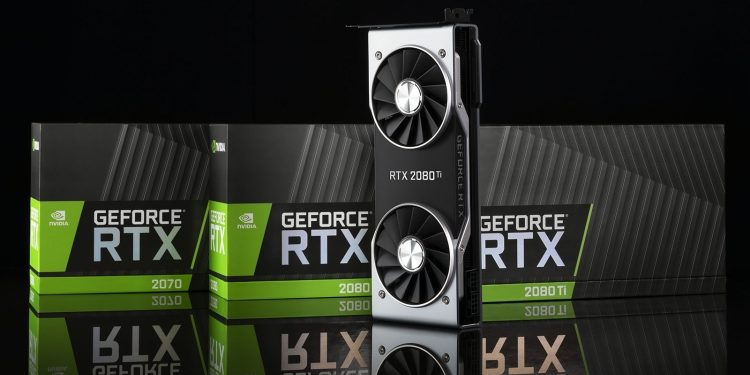

Двигатель истории. Обзор видеокарты GeForce RTX 2080 Ti: часть 1 / Видеокарты

В авангарде модельного ряда Turing находится TU102. Появление чипа с таким номером в первые дни новой архитектуры уже необычно, если вспомнить, сколько времени понадобилось NVIDIA, чтобы запусть в игровой сектор старших представителей предыдущих поколений. Но помимо этого, сам GPU беспрецедентно велик по действующим стандартам массового рынка. При площади 754 мм² и транзисторном бюджете 18,6 млрд он уступает лишь своему серверному предшественнику GV100 (815 мм² и 21,1 млрд транзисторов) на архитектуре Volta, а GP102 (471 мм² и 12 млрд транзисторов) превосходит на 60 и 55% соответственно. К слову, позиция TU100, которую по аналогии с Pascal и Volta мог бы занять еще более амбициозный чип для датацентров на базе Turing (со всеми полагающимися атрибутами в виде памяти HBM2 и NVLink в качестве основной шины), пока вакантна.

Блок-схема графического процессора NVIDIA TU104

При сравнении с Pascal по количеству 32-битных ядер CUDA и блоков фиксированной функциональности (TMU и ROP) становится очевидно, что в лице Turing мы имеем дело с кардинально отличной архитектурой, ведь TU106 и TU104 заметно уступают своим предкам GP104 и GP102. Только старший Turing не идет на компромисс по количеству ядер CUDA и блоков наложения текстур просто за счет колоссальных размеров чипа.

Как получилось, что столь крупные GPU оказались сравнительно небогаты CUDA-ядрами, объясняется массой факторов, среди которых ведущую роль играет появление вычислительных блоков трех новых типов: тензорных ядрер, ядер трассировки лучей (RT в таблице), а также ядер целочисленных вычислений (INT32). Кроме того, у новых GPU в полтора-два раза разбух кеш второго уровня и увеличилась площадь управляющей логики за счет реорганизации CUDA-ядер в пределах потокового мультипроцессора (SM). Все эти изменения мы также обсудим в следующих разделах обзора.

Поскольку смена техпроцесса на условные 12 нм вряд ли радикально подействовала на рабочие частоты GPU, может сложиться впечатление, что создатели Turing пожертвовали стандартной шейдерной производительностью в пользу новых специализированных функций. Но не стоит делать выводы по табличным данным. При подробном рассмотрении мы убедимся, даже если не брать в расчет долю транзисторов, которую съели тензорные и RT-ядра, что Turing в целом стал более сложной и «широкой» архитектурой по сравнению с Pascal, и это, по крайней мере в теории, способствует повышенной эффективности в шейдерных вычислениях.

Завершая краткий обзор кремния Turing, отметим появление чрезвычайно быстрого интерфейса NVLink, который используется в кластерах HPC-ускорителей Tesla на основе чипов GP100 и GV100, и, соответственно, новых аппаратных мостиков. Чип TU104 несет один порт NVLink второго поколения с пропускной способностью 50 Гбайт/с (по 25 Гбайт/с в каждую сторону), а TU102 — два порта. Новый стандарт здесь выступает в качестве замены выделенной шины SLI (возможные конфигурации по-прежнему ограничены двумя GPU), и скорости одного такого порта вполне достаточно для передачи кадрового буфера с разрешением 8К в режиме AFR (Alternate Frame Rendering).

Но обратите внимание, что при использовании двух портов пропускная способность NVLink уже находится в зоне возможностей оперативной памяти бюджетных игровых видеокарт. При неграфических вычислениях с помощью нескольких чипов в связке NVLink память соседнего ускорителя уже можно рассматривать как дальний сегмент локальной RAM и в перспективе такой подход применим для реализации сложных алгоритмов мультиадаптерного рендеринга под Direct3D 12 (конвейеризация кадров). В отличие от старого интерфейса SLI, который используется только для передачи кадровых буферов, коммуникация нескольких GPU по такой шине, как NVLink, разрешена в рамках эксплицитного режима Multi-Adapter под Direct3D 12.

⇡#Модельный ряд GeForce RTX 20

Семейство GeForce RTX на данном этапе представлено тремя устройствами — RTX 2070, RTX 2080 и RTX 2080 Ti, основанными на чипах TU106, TU104 и TU102 соответственно. Среди них только RTX 2070 достался полностью функциональный графический процессор, в то время как TU104 и TU102 оказались тем или иным образом «порезаны» в своих потребительских воплощениях. RTX 2080 и RTX 2080 Ti лишились соответственно 2 и 4 из 48 и 72 SM, которые есть в оригинальных GPU.

Опираясь на заявленные частоты и конфигурацию CUDA-ядер мы можем сравнить теоретическое быстродействие GeForce RTX и ускорителей поколения Pascal в 32-битных операциях с плавающей запятой. В этом отношении RTX 2070 находится в промежутке между GTX 1070 и GTX 1080. Следующая по старшинству новинка, RTX 2080, заняла место между GTX 1080 и GTX 1080 Ti, а RTX 2080 Ti, как и положено флагману, оставил GTX 1080 Ti позади.

Сказывается преимущество по количеству активных CUDA-ядер, ведь верхние значения тактовых частот Turing находятся в примерном соответствии с показателями GeForce GTX 1070/1080 и GTX 1080 Ti. Последнее само по себе приятно, если вспомнить, насколько крупнее GPU в новых видеокартах, однако NVIDIA пришлось немного понизить базовые частоты трех чипов, чтобы оставить в термопакете запас на комбинированную нагрузку с участием тензорных и RT-ядер, а TDP ускорителей (помимо старшей модели) предсказуемо увеличился.

⇡#Оперативная память GDDR6

Во всем семействе GeForce RTX применяются чипы памяти GDDR6 с пропускной способностью 14 Гбит/с на контакт. При этом два младших чипа имеют 256-битую, а TU102 — 384-битную шину памяти. В потребительские Turing NVIDIA устанавливает по одной микросхеме объемом 1 Гбайт на каждый 32-битный контроллер. Как следствие, объем RAM достигает 8 Гбайт в RTX 2070/2080 и 11 Гбайт в RTX 2080 Ti. Правда, в RTX 2080 Ti отключили один из двенадцати контроллеров памяти, которые есть в кремнии GP102, из-за чего вся шина памяти сжалась с 384 до 352 бит и был потерян 1 Гбайт RAM.

Что касается самой GDDR6, то новый тип микросхем имеет немного принципиальных отличий от GDDR5X и, в сухом остатке, предлагает лишь более высокие тактовые частоты при таком же стандартном напряжении питания (1,35 В). Ключевая особенность стандарта GDDR6 в том, что он подразумевает наличие в каждом чипе двух полностью независимых 16-битных каналов с собственными шинами команд и данных (в отличие от единого 32-битного интерфейса GDDR5 и псевдо-независимых каналов GDDR5X). Это открывает массу возможностей для эффективного использования пропускной способности. Ведь чем больше каналов, тем меньше данных (при должном управлении со стороны GPU) «застревает» в ожидании обновления страниц и прочих длительных операций. Кроме того, узкая 16-битная шина в два раза по сравнению с 32-битной шиной GDDR5X сокращает размер кванта данных (32 и 64 байт соответственно при характеристике Prefetch 16n), который процессор при обращении к RAM помещает в кеш второго уровня, а значит, системы кешей с длиной слова в 32 байт (судя по всему, это как раз относится к чипам NVIDIA) не заполняются «мусорными» данными и работают более эффективно.

Другой отличительной чертой стандарта GDDR6 является возможность работать в режимах DDR либо QDR (с передачей двух и четырех бит данных на цикл сигнала соответственно) при неизменной пропускной способности памяти (ПСП). Только в режиме DDR контроллеру придется поддерживать вдвое более высокую частоту шины данных и, по правде говоря, с ПСП для GDDR6 на уровне 14-16 Гбит/с на контакт частота шины данных на в 7 ГГц не кажется реальной возможностью для современных GPU.

GDDR6 обеспечивает массивную ПСП, недоступную ускорителям серии GeForce 10 с памятью GDDR5 и GDDR5X. Даже с «урезанной» шиной GeForce RTX 2080 Ti достигает 616 Гбайт/с. А это, на минуточку, больше, чем у Radeon RX Vega 64 (484 Гбайт/с), которая использует более дорогую и сложную память HBM2. Кроме того, NVIDIA продолжила развитие алгоритмов компрессии данных в шине памяти, благодаря которым эффективная ПСП GeForce RTX 2080 Ti оценивается на 50% больше по сравнению с GeForce GTX 1080 Ti.

⇡#Видеокарты Founders Edition, цены

Обратите внимание, что для видеокарт под маркой Founders Edition в таблице указаны не только отдельные цены, но и собственные тактовые частоты и показатели TDP. Еще в прошлом поколении карты Founders Edition, которыми NVIDIA насытила первую волну поставок и затем оставила в собственном интернет-магазине, формально не считались референсными моделями. Но в данном случае с первого дня на рынок поступит множество видеокарт оригинального дизайна, и Founders Edition станет лишь одним из равноправных предложений с заводским разгоном и качественной системой охлаждения. Собственно референсные характеристики станут ориентиром для упрощенных модификаций GeForce RTX от сторонних производителей, не претендующих на серьезный оверклокинг.

Старт розничных продаж GeForce RTX 2080 и RTX 2080 Ti назначен на 20 сентября, а прибытие RTX 2070 ожидается в следующем месяце. Но едва ли не главная новость всего анонса Turing — это возмутительные цены новинок. Если сравнивать новые видеокарты со старыми в соответствии с их положением в модельном ряду, то 70-я модель стала дороже на $150 (с $349 до $499), а 80-я — на $200 (с $499 до $699). Наценка на Founders Edition тоже возросла, до $100 за соответствующие версии RTX 2070 и RTX 2080.

Конечно, GeForce RTX обладает заведомо более высокой производительностью, не говоря о новых функциях рендеринга, но ведь в прошлые годы мы привыкли пожинать плоды прогресса «бесплатно» относительно цен уходящего поколения. Сейчас же получается, что GeForce RTX 2070 является денежным эквивалентом GTX 1080, а RTX 2080, в свою очередь, GTX 1080 Ti. При всем этом по теоретическому быстродействию без учета оптимизаций, а также тензорных и RT-вычислений, в пересчете на доллар Turing не сделал ни шага вперед по сравнению с Pascal и даже уступает последнему. Но, помня о значительной разнице между архитектурами, все-таки оставим последнее слово в этом вопросе за бенчмарками.

Что касается GeForce RTX 2080 Ti, то по цене это ни дать ни взять уровень серии TITAN, ведь рекомендованная стоимость флагмана составляет $999, а Founders Edition — $1199. В России это будет первый GeForce, который подошел к отметке в 100 тыс. рублей. На этой звонкой ноте мы прервем разговор о самих видеокартах до публикации второй части статьи с результатами тестирования и приступим к анализу архитектурных особенностей чипов Turing. Во всяком случае, если GeForce RTX вдруг не оправдает возложенных на него надежд, возможность купить ускоритель семейства GeForce 10 останется еще, как минимум до конца текущего года.

⇡#Архитектура Turing: потоковый мультипроцессор

Большая часть нововведений Turing сосредоточена внутри потокового мультипроцессора (Streaming Multiprocessor, SM). Но для начала рассмотрим архитектуру GPU, так сказать, с высоты птичьего полета. Как и в Pascal, несколько потоковых мультипроцессоров находятся внутри блока TPC (Texture Processing Cluster) вместе с PolyMorph Engine, выполняющим функции T&L и тесселяции. Turing обладает таким же соотношением между числом ядер CUDA и геометрических движков, как Pascal, но сами PolyMorph Engine претерпели определенные изменения, о которых мы расскажем позже. В свою очередь, несколько TPC входят в состав наиболее крупной организационной единицы — GPC (Graphics Processing Cluster), другой частью которой является блок Raster Engine, который выполняет самые ранние стадии рендеринга: отсечение невидимых пикселов и растеризацию полигонов.

По структуре SM новая архитектура далеко ушла от Pascal и во многом повторяет Volta, что довольно неожиданно в свете стремления NVIDIA развести свои продукты по серверной и потребительской нишам. Пока мы изучим изменения, которые относятся к исполнению операций над числами с плавающей запятой одинарной точности (FP32) и не затрагивают вычислительных блоков нового типа (тензорных и RT).

В потребительских GPU семейства Pascal потоковый мультипроцессор разделен на четыре секции, каждая из которых содержит 32 ядра CUDA, снабженных собственным планировщиком и двумя портами диспетчера команд. За один такт процессора планировщик отправляет на исполнение ряд однотипных инструкций из группы 32 независимых цепочек (последняя называется warp в терминологии NVIDIA) по принципу SIMT  (Single Instruction, Multiple Threads), а блок CUDA-ядер исполняет их также за один такт. Но благодаря второму порту диспетчера в Pascal допустимо одновременное исполнение следующей порции инструкций из того же warp’а на тех ядрах секции SM, которые простаивают не были заняты первой порцией команд. Таким образом, Pascal является суперскалярной архитектурой, которая наряду с потоковым параллелизмом (Thread Level Parallelism, TSP), неотъемлемым для GPU как массивно-параллельных процессоров, извлекает из нагрузки параллелизм команд (Instruction Level Parallelism, ILP).

В Volta и Turing все так же есть четыре секции на один SM, но одна секция содержит 16 ядер FP32 — вдвое меньше, чем в Pascal. Поскольку warp в модели программирования NVIDIA по-прежнему состоит из 32 цепочек инструкций, разработчикам пришлось вернуться к принципу, характерному для давнишней архитектуры Fermi: блок из 16 CUDA-ядер исполняет 32 инструкции за два такта процессора. За счет уменьшенного объема SM в Volta и Turing возросло число планировщиков в пересчете на общий массив CUDA-ядер. Как следствие, GPU может генерировать больше цепочек инструкций, что при благоприятном типе задач позволяет нарастить TLP, эффективно загружая вычислительные блоки.

Другой особенностью, которую Turing получил в наследство от Volta, является относительно независимая планировка потоков (Independent Thread Scheduling, ITS). В общем виде это означает, что процессор отслеживает состояние выполнения каждой цепочки инструкций, в то время как в Pascal такие понятия, как счетчик команд и стек вызовов, являются общими для всех цепочек warp’a. Планировщики Volta и Turing позволяют по отдельности завершать, приостанавливать и заново группировать выполнение цепочек — также для максимального насыщения CUDA-ядер.

Планировщик внутри секции SM теперь имеет лишь один порт диспетчера. В результате потери второго порта у Volta и Turing пострадала возможность извлекать из задачи ILP за счет отправки двух рядов команд за один такт. Впрочем, архитектура GPU по-прежнему является суперскалярной, т.к. блоку CUDA-ядер в секции SM требуется два такта, чтобы выполнить ряд команд, которые за один такт отдает планировщик, и в течение следующего такта могут быть отданы новые команды, чтобы догрузить пустые ядра. Вопрос, какой тип параллелизма более выгоден для типичной нагрузки на GPU, не имеет простого ответа, но резонно предположить, что в свете общего усложнения структуры SM расход транзисторного бюджета на логику дополнительного диспетчера инженеры NVIDIA просто сочли неоправданной инвестицией.

Наконец, архитектуры Volta и Turing роднит возможность одновременного исполнения операций с вещественными (FP) и целочисленными (INT) данными. Целочисленные вычисления используются в задачах применения заранее сформированных сетей машинного обучения (Inference), но также занимают большую долю операций типичной шейдерной нагрузки (по оценке NVIDIA, на каждые 100 операций FP32 в современных приложениях приходится 36 целочисленных операций). В предшествующих архитектурах целочисленные ALU привязаны к CUDA-ядрам, поэтому весь блок ядер в секции SM может в рамках такта выполнять либо операции с плавающей запятой, либо целочисленные. В Volta и Turing целочисленные ALU выделены в собственный тип ядер, за счет чего допустима смешанная нагрузка с одновременной работой над данными двух разных форматов. Число INT- и FP-ядер в секции SM равно 16, поэтому однопортовый диспетчер инструкций, отдающий по 32 команды за такт, может в течение двух тактов полностью загрузить блоки INT-и FP-ядер, каждому из которых также требуется два такта, чтобы исполнить команды. Зримым результатом отделения целочисленных ядер в Volta и Turing является сниженная с 6 до 4 циклов латентность FMA (Fused Multiply Add) — пожалуй, наиболее востребованной операции в современных GPU.

Взяв за основу шейдерный мультипроцессор Volta, разработчики Turing освободили немало транзисторов, исключив большую часть логики, выполняющей расчеты двойной точности, хотя в Turing все еще есть символическое количество ядер FP64 (два на каждый SM) для совместимости с соответствующим ПО. При этом сохранилась удвоенная пропускная способность в расчетах FP16, свойственная Volta и GP100, но урезанная в прочих чипах Pascal. Это в очередной раз говорит об уверенности NVIDIA в перспективах глубинного обучения, которое зачастую оперирует данными половинной точности, применительно к игровым продуктам. Но вместе с тем, полная поддержка FP16 позволит разработчикам активнее применять этот формат данных в шейдерных программах.

В структуре набортной памяти графического процессора Turing вновь повторяет Volta. Здесь главным изменением новых GPU по сравнению с Pascal стало слияние кеша L1 с разделяемой памятью (Shared Memory). Разница между этими типами памяти состоит в том, что содержимое Shared Memory эксплицитно определяет код исполняемой на GPU программы, в то время как данные, попадающие в L1, процессор выбирает на свое усмотрение. Shared Memory в предыдущих архитектурах отличается более высокой пропускной способностью и относительно низкой латентностью по сравнению с L1, но Volta и Turing распространили эти преимущества на кеш первого уровня.

Известно, что Volta способна гибко регулировать соотношение объемов L1 и Shared Memory, вплоть до полного отсутствия последней. В документации NVIDIA не вполне очевидно, как это работает в Turing, но складывается впечатление, что допустимы только два варианта разбивки — 32 и 64 Кбайт из общих 96 Кбайт в пользу того или иного типа памяти. Кроме того, кеш L1 в Volta может хранить операции записи (store), но, опять таки, осталось под вопросом, есть ли такая возможность в Turing.

Объем регистрового файла во всех чипах Volta и Turing составляет 256 Кбайт на SM — столько же, сколько в Pascal, но поскольку сам SM вдвое сократили по числу ядер CUDA, общий объем регистрового файла заметно вырос. Кроме того, NVIDIA внедрила в каждой секции SM отдельный кеш инструкций L0 вместо общего для SM буфера инструкций. И, наконец, кеши второго уровня выросли до 4 Мбайт в чипах TU104/TU106 и 6 Мбайт в TU102.

Все оптимизации архитектуры, которые NVIDIA внедрила в Turing, по собственным тестам компании, повысили скорость выполнения шейдерной нагрузки на 50% по сравнению с Pascal в пересчете на ядро CUDA при равной тактовой частоте.
